Трансформатор тока ТФЗМ 35Б 50/5 - 1000/5, кл. 0,5S вимірювальний оливонаповнений

Продаж вимірювальних оливонаповнених трансформаторів струму ТФЗМ 35 А 15/5 - 600/5,  кл. 0,5S, ТФЗМ 35Б 50/5 -  1000/5  кл. 0,5S, ТФЗМ 110 50/5 — 1000/5  кл. 0,5S. Ціну уточнюйте на момент поводження.

Трансформатори струму оливо наповнені вимірювальні ТФЗМ 35Б 50/5 — 1000/5, кл. 0,5S з обвиткою ланячого типу, внутрішньою паперово-оливною ізоляцією призначені для зовнішньої установлення у відкритих розподільних пристроях для передавання сигналу вимірювальної інформації вимірювальним приладам (електрофіксувачі, вольтметри, амперметри), а також пристроям захисту, автоматики, сигналізації та керування в електричних ланцюгах змінного струму напругою 35 kV частотою 50 Гц. Зовнішня ізоляція трансформаторів — порцелянова покришка.

Класифікація трансформаторів ТФЗМ 35 виробляється за кришкою пристрою, за його наповненням, номінальною напругою, кліматичним виконанням і ступенем забруднення. Трансформатори струму серії ТФЗМ виготовляються однокаскадні на напругу 35-220 кВ і двокаскадні на напругу 500 кВ.

Рік випуску 2016-2018

Технічні характеристики ТФЗМ-35

Номінальна напруга: 35 кВ
Найбільша робоча напруга: 40,5 кВ
Номінальна частота змінного струму: 50 Гц
Номінальний первинний струм: 10, 15, 20, 30, 40, 50, 75, 100, 200, 300, 400, 600, 800, 1000, 1500 А
Номінальний вторинний струм: 5 А
Кількість вторинних обмоток: 2(3)
Клас точності:
Вторинного обмотування для вимірювання: 0,5; 0,5S
Вторинної обмотки для захисту: 10Р
Номінальне вторинне навантаження:
Вторинного обмотування для вимірювання за cos =0,8 50VA
Вторинного обмотування для захисту під час cos = 0,8 20VA Категорія зовнішньої ізоляції "А"
Струм електродинамічної стійкості, кА: 3; 4; 6; 8; 10; 15; 21; 31;42; 63; 84; 127; 107; 134
Струм термічної стійкості, кА: 0,6; 0,7; 1,1; 1,5; 1,9; 2,3;3,5; 5,8; 7; 11,6; 15; 22;30; 37
Час протікання струму короткого замикання, з: 3
Співвідношення довжини шляху витоку зовнішньої ізоляції до найбільшої робочої напруги, см/кВ: 1,5
Номінальна гранична кратність вторинних обмоток для захисту: 28
Маса, кг-трансформатор з олією: 200(320)
масла: 40(55)

Структура умовного позначення трансформатора ТФЗМ (*) (*)/(*)(*)/(*)(*)(*):

Т — трансформатор тока;
Ф — порцелянова покришка;
З — вторинна обмотка ланячого типу;
М — оливонаповнений;
(*) — номінальна напруга, кВ;
(*) — категорія електрообладнання за ступенем забруднення зовнішньої ізоляції (А, Б, В);
(*) — номер конструктивного варіанту виконання;
(*) — номінальний клас точності;
(*) — номінальний первинний струм, А;
(*) — номінальний вторинний струм, А;
(*) — кліматичне виконання (У, ХЛ, Т) і категорія розміщення (1) за ГОСТом 1515069.

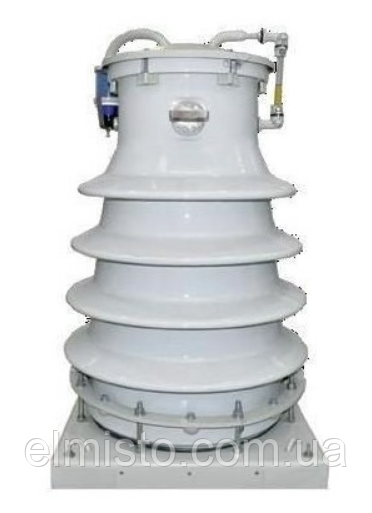

Конструкція трансформатора ТФЗМ 35Б.

Трансформатор струму оливонаповнений вимірювальним ТФЗМ 35 Б складається з обмоток: первинної та вторинної, вони зібрані в єдиний комплект і закріплені на металевій підставці.
Вторинна обмотка так само встановлюється на цоколи. Обидві обмотки, які містять у собі трансформатори струму ТФЗМ, ізольовані одна від одної за допомогою паперово-оливного матеріалу. Вони поміщені в порцелянову покришку та заповнені трансформаторною оливою.

Для того, щоб спостерігати рівень оливи в установленні на його поверхні, є спеціальний покажчик. Для запобігання надходження повітря всередину ТФЗМ 35 Б на кришці трансформатора встановлений для повітря, він є вологопоглинальним фільтром.

Опори для трансформатора ТФЗМ 35 Б слугують цоколь, на ній є спеціальний болт для заземлення. На трансформаторі здійснюється механічне кріплення порцелянової кришки до цоколю.
Завдяки м'якій гумовій прокладці трансформатор ТФЗМ 35 Б дуже щільно та надійно закривається порцеляновою кришкою. Трансформатори для номінальної напруги 500 кВ представлені в формі двох ступенів: нижньої та верхньої.

Умови експлуатації:

Трансформатор ТФЗМ 35 Б має встановлюватися на висоті не більш ніж 1000 м над розташуванням рівня моря. Швидкість вітру не має перевищувати 60 м/с, а відносна вологість не має перевищувати 80% у тому разі, якщо температура повітря становить +20 °C, температура довкілля від -60 до +50 °C. Встановлювати трансформатор ТФЗМ 35 необхідно на відстані 250 м від житлових будівель.

Трансформатор ТФЗМ 35 Б відповідає всім вимогам безпеки відповідно до ГОСТу. Усі моделі даних параметрів, зокрема й ТФЗМ 35 Б виготовляються з якісних і надійних матеріалів з інноваційних технологій, що застосовуються у світовій та вітчизняній практиці. Сучасний трансформатор струму ТФЗМ 35 Б, як і всі інші моделі, виготовляються на імпорт і для внутрішньонаціональних постачання.

Переваги трансформаторів ТФЗМ:

- широкий асортимент виробів за номінальним первинним струмом і класом точності (0,2; 0,5; 0,2S; 0,5S; 5P; 10P);
- можливість виготовлення трансформаторів із будь-яким поєднанням класу точності та номінального вторинного навантаження;
— висока надійність і точність вимірювань.

Під час роботи вторинні обмотки трансформатора мають бути завжди замкнуті на прилади або закорочені.
Під час експлуатації трансформаторів додатково необхідно користуватися «Правилами пристрою електропристроїв (ПУЕ)», «Правилами техніки безпеки під час експлуатації електропристроїв», «Правилами технічної експлуатації електричних станцій і мереж».


Купити прохідний трансформатор струму ТФЗМ 35Б кл.т.0,5 S в Україні: Київ, Чернігів, Полтава, Харків, Маріополь, Вінниця, Львів, Херсон — інтернет-магазин «ЕлМісто»

Габаритні та установлювальні розміри трансформаторів напруги ТФЗМ 35:

Можливе постачання вимірювальних трансформаторів струму з такими коефіцієнтами трансформації: ТФЗМ-35 Б 0,2/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 У1 (ХЛ1)
ТФЗМ-35 А 0,2S/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 У1 (ХЛ1)
ТФЗМ-35 А 0,5/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 У1 (ХЛ1)
ТФЗМ-35 А 0,5S/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 У1 (ХЛ1)
ТФЗМ-35 Б-I-0,2/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 1200/5 1500/5 2000/5 У1 (ХЛ1)
ТФЗМ-35 Б-I-0,2S/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 1200/5 1500/5 2000/5 У1 (ХЛ1)
ТФЗМ-35 Б-I-0,5/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 1200/5 1500/5 2000/5 У1 (ХЛ1)
ТФЗМ-35 Б-I-0,5S/10Р/10Р-15/5 20/5 30/5 40/5 50/5 75/5 100/5 150/5 200/5 300/5 400/5 600/5 800/5 1000/5 1200/5 1500/5 2000/5 У1 (ХЛ1)
ТФЗМ-35 Б-II-0,2/10Р/10Р-500/5 1000/5 2000/5 3000/5 У1
ТФЗМ-35 Б-II-0,2S/10Р/10Р-500/5 1000/5 2000/5 3000/5 У1
ТФЗМ-35 Б-II-0,5/10Р/10Р-500/5 1000/5 2000/5 3000/5 У1
ТФЗМ-35 Б-II-0,5S/10Р/10Р-500/5 1000/5 2000/5 3000/5 У1 . НОВІ, СКЛАДКОВОГО ЗБЕРІГАННЯ, БУ. Низькі ціни!
