GSM/GPRS-модуль передавання даних TC-485 (Україна)

GSM/GPRS модем передавання даних TC-485 з інтерфейсом RS- 485 являє собою високоінтелектуальний комунікаційний пристрій, призначений для дистанційного зв'язку з лічильниками електроенергії (контрольно-вимірювального або іншого обладнання, підтримувального стандартні протоколи RS-232 і RS-485 мережах GSM900/GSM1800) будь-яких виробників.

Модулі передавання даних TC-485 успішно працюють з електрочисниками Itron / Actaris (Франція), Landis & Gyr (Швейцарія), Телекарт-прилад (Україна), НІК (Україна), ISKRAEMECO (Словіння), Енергомера (Україна), GROSS (Україна), ELGAMA-ELEKTRONIKA (Литва), ABB, АЛЬФА (Росія), Меркурій (Росія), EMH Metering GmbH & Co KG (Німеччина), Коммунар (Україна), Зрісток (Україна), АДД Енергія (Молдова) і багато.др.

Для роботи модуль вимагає під'єднану Sim карту оператора GSM і наявність покриття мережею GSM900/1800.
Модуль призначений для експлуатації в районах із теплим,  помірним і холодним кліматом у закритих приміщеннях.
Граничний діапазон робочих температур — 20...+55 С.
Відносна вологість — не більш ніж 98% за 20 С.
Монтаж, обслуговування, зміна початкових установок мають проводити фахівці, які видали посібник з експлуатації, знайомі з принципами роботи GSM мереж і мають кваліфікаційну групу з техніки безпеки не нижче третьої.
Модуль за способом захисту від уражень електричним струмом відповідає класу 01 за ГОСТ 12.2.007.0-75
Ступінь захисту модуля IP 54 за ГОСТ 14254-80.

Модуль TC485 призначений для передавання даних і SMS повідомлень у мережах GSM900/GSM1800. Модуль містить GSM модем SIEMENS TC-35, керівний контролер на базі процесорів AT89S8353 або 51RD2 фірми "ATMEL", блок введення дискретних сигналів (4 входи), інтерфейс RS-485 у режимі напівдиплекс або повний дуплекс по 2 парам (RS422), інтерфейс RS-232 (4 пари RXD/TXD) тобто 4 інтерфейси RXD/TXD або 1 з керівними сигналами RTS/CTS і DTR/DSR, а також сигнал CD або Ring на вибір, блок відтворення голосу (за окремим замовленням), імпульсний блок живлення (DC-DC від 9 до 30 вольтів), і первинне джерело живлення 75 – 275 вольтів.

Для живлення інтерфейсу RS485 можна використовувати внутрішнє джерело живлення або зовнішню напругу 9-28 вольтів. Джерело живлення RS485 гальванічно розв'язане як від мережі 220 Вольтів, так і від землі модуля. Навантажувальна здатність джерела живлення 1 зовнішній опто-розв'язаний RS485 драйвер. (За спеціальним замовленням може бути збільшена). Модем SIEMENS TC-35 дає змогу передавати інформацію через канал даних
(Швидкість 9600 біт/сек), а також SMS-повідомлення в текстовому та в PDU режимах у діапазонах 900 або 1800 МГц.
Керуючий контролер здійснює початкову ініціалізацію модему, обладнує вхідні сигнали, здійснює обмін послідовними інтерфейсами тощо. Для запобігання можливим реєстраціям у роумінгові GSM мережі контролер перед кожним з'єднанням перевіряє реєстрацію в домашню мережу. Якщо мережа гостьова, то підходить спроба знайти домашню мережу та зареєструватися в неї, навіть за меншого рівня сигналу домашньої мережі. Отже, застосування керівного контролера дає змогу використовувати модуль TC485 у різних системах телеметрії, як високоінтелектуальний пристрій передавання даних, що керує або термінальний пристрій. Можливе за окремим замовленням використання контролера як «міст» між мережею на основі RS485 і 4 пристроями з RS232 інтерфейсом. Внутрішня пам'ять 1024 байт дає змогу робити зміну швидкостей переданих або трансльованих даних, за довжини пакетів, що не перевищують 1024 байт.
Наявність «на борту» модуля RS485 інтерфейсу дає змогу підвищити надійність усієї мережі збирання та передавання даних завдяки зменшенню кількості обладнання та кількості контактів. Безперечним плюсом
є зменшення вартості завдяки відмові від використання перехідників RS485 <-> RS232.

Технічні характеристики GSM-модуля TC485:

Стандарт передавання:                GSM 900/1800
Різновид передавання:                    ДАНІ або SMS
Швидкість передавання в мережі GSM:        2400 / 4800 / 9600
Швидкість інтерфейсів:            9600 Кбіт/сек
Інтерфейс 232:                RXD/TXD, 4 пары
Гальванічно розв'язаний
інтерфейс 485:                RS-485: A0/В0, A1/B1.
Тип зв'язку 485 інтерфейсів:            Дуплекс/полудуплекс.
Дискретні входи:                 2 х 2
Напруга живлення модуля:            75 - 275 вольтів
Споживана потужність (передача):        не більш ніж 10 Вт
Діапазон температур:                - 20...+55 °С
Габаритні розміри:                170x108x40
Маса:                        не більш ніж 0,5 кг

Апаратні особливості

Оптично розв'язаний 485 інтерфейс
Пиловологозахисне виготовлення
Класична реалізація передавання по фізичному RS485
Робота в широкому діапазоні живильних напруг
Повнодуплексний інтерфейс. Дає змогу розкрити всі можливості SL7000
Жорсткий сторожовий таймер
Під час під'єднання до порту комп'ютера модуль слугує перетворювачем інтерфейсу (RS232 -> RS485)
Роз'єм розширення дає змогу приєднувати різноманітну периферію
Основні режими роботи індикуються єдиним світлодіодом
Мікропроцесор виробництва Texas Instruments

Програмні можливості

Перевірка реєстрації в домашній мережі під час вхідного дзвінка
Обмеження часу сеансу зв'язку (10 хвилин)
Можливість роботи перетворювачем інтерфейсу без SIM-картки
Можна замовити версію ПЗ, яка приймає дзвінки тільки з певних телефонних номерів

GPRS версія
Модуль функціонує як сервер telnet. Тобто очікує конект від сервера опитування
Модуль може сам визначити встановлення APN залежно від оператора
Можливо постачати модулі з попередньо встановленими параметрами замовника: APN, port
Можливість оперативної зміни APN

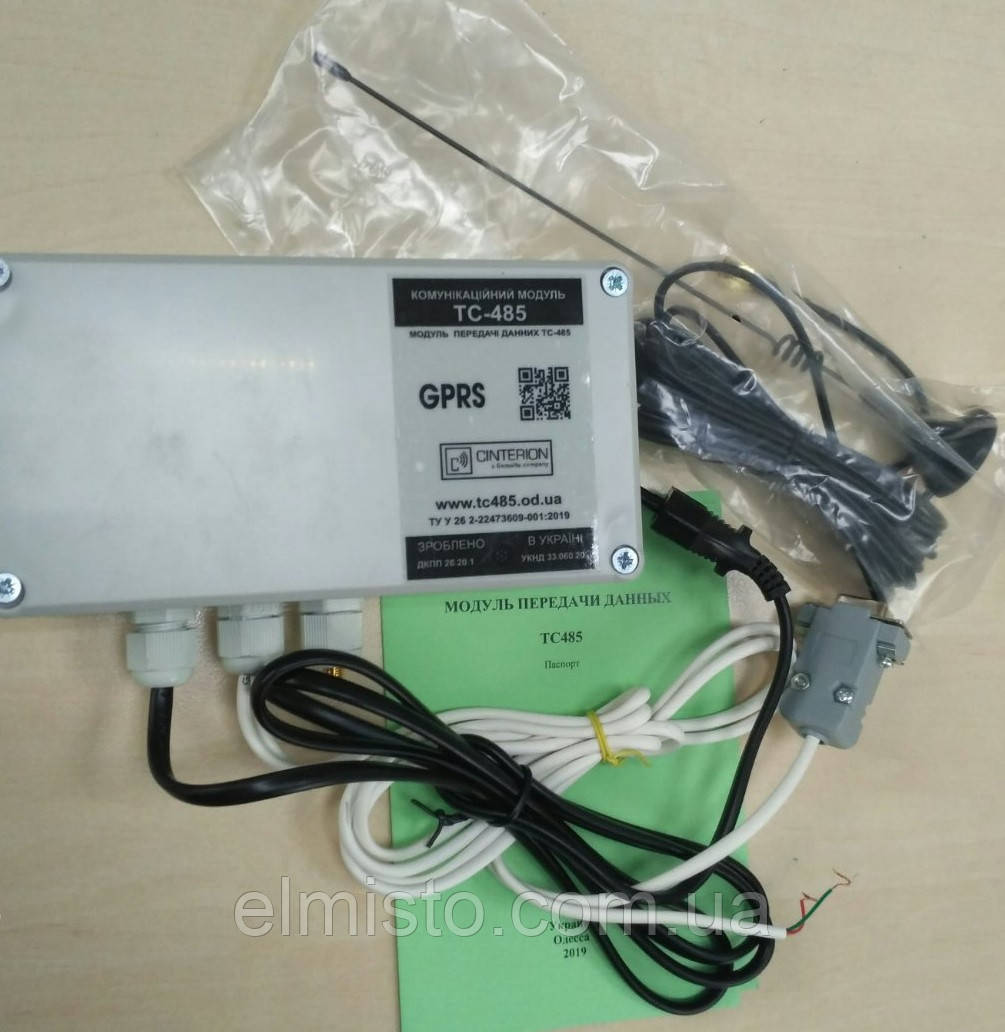

Типова комплектація постачання:
Модуль передавання даних TC485            -    1
GSM антена 0-12 дБ (визначається замовленням)    -    1
Модуль передавання даних TC485. Паспорт.        -    1
Модуль передавання даних TC485. Технічний опис та посібник з експлуатації.                    -    1
Гарантійний талон на модуль Siemens TC35        -    1
Примітка: Під час постачання понад одного модуля «Технічний опис і посібник з експлуатації» постачається в кількості 1 шт. на 5 виробів.
УВАГА! Sim-картка не входить до комплекту постачання.

Структурна схема модуля передавання даних TC-485

Заходи безпеки

       За всіх різновидів робіт із модулем мають виконуватися загальні вимоги, що встановлюються «Правилами техніки безпеки». Не допускається експлуатація модуля з відкритою верхньою кришкою. До експлуатації модуля допускаються особи, які вивчили «Технічний опис і посібник з експлуатації» і пройшли перевірку знань правил техніки безпеки.
УВАГА! Встановлення та зняття SIM-карти треба здійснювати за вимкненої напруги живлення!
УВАГА: категорично забороняється подавання живлення на модуль у разі вимкненої антени!!!
